FW/HTS系列氣流分級機

FW/HTS系列氣流分級機

1、工作原理

　　分級機與旋風捕集器、脈沖除塵器、引風機、控制柜組成一套分級系統。物料在風機抽力作用下由分級機入料口隨上升氣流高速運動至分級區，在高速旋轉的分級渦輪產生的強大離心力作用下，將混合在氣固兩相流體的粉體按粒徑大小分開，符合粒徑要求的細顆粒穿過分級輪葉片間隙進入旋風分離器或除塵器收集，不符合粒徑要求的物料夾帶部分細料在離心力和碰壁失速的作用下，沿筒壁下降至二次風口處，經二次風的強烈淘洗作用，使粗細顆粒分離，細顆粒上升至分級區二次分級，粗顆粒下降至卸料口處排出。

2、性能特點

　　●設計新穎:源于的先進渦輪分級結構，集分級、收集、控制一體化設計；

　　●超細化:先進的分級結構可獲得理想的粒度，產品粒度可在2~150μm間調整；

　　●核心設計:新一代分級葉輪的結構及分級流場設計，分級輪可選擇多種耐磨材料制作；

　　●效率:新一代優化分級流場設計，更加適合粗細物料分離，比普通分級機效率高15~30%；

　　●無塵環保:系統密閉運行，配有先進的脈沖除塵，生產線無粉塵外漏，噪音低，生產過程清潔環保；

　　●高自動化:控制柜內含各控制、檢測、保護電氣件，操作簡便，易學易懂；

　　●多用途設計:可與分級機、粉碎機、氣流磨、球磨機、改性機等串聯使用，生產出粒度分布集中、超細化的成品粒度；

　　●防爆、防潮設計：氮氣保護循環工藝，確保易氧化危險材料的連續穩定運行；

　　●應用領域:非金屬礦（碳酸鈣、高嶺土、石英、云母等非金屬礦產品）、金屬粉末、合成化工粉末、食品、鋰電新材料、冶金、磨料、陶瓷、耐火材料、醫藥、農藥、保健品、新材料等；

3、參數展示

FW/HTS系列多轉子氣流分級機

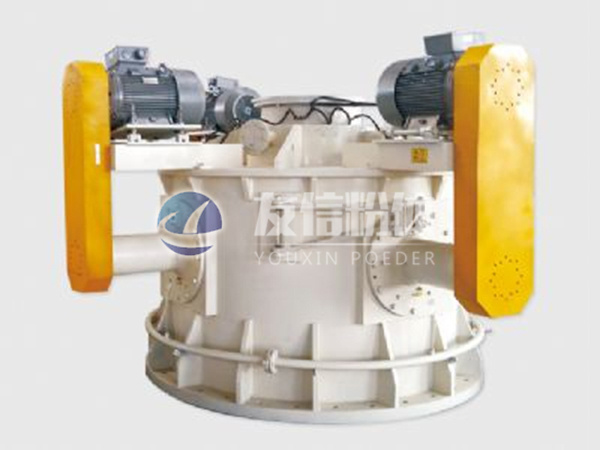

FW/HTS系列單轉子氣流分級機

注：生產能力與原料的粒度、比重、硬度、水分等指標密切相關，以上僅供選型參考

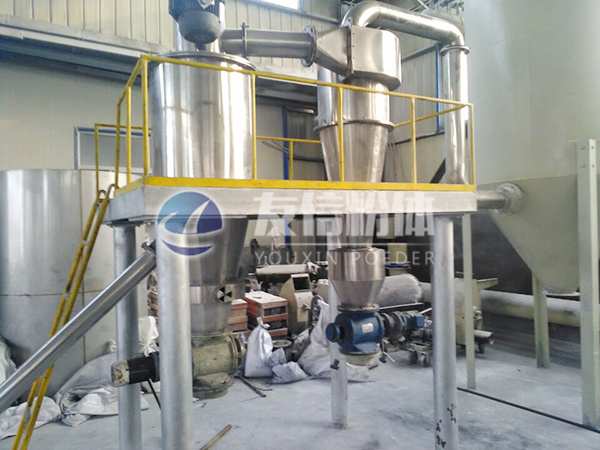

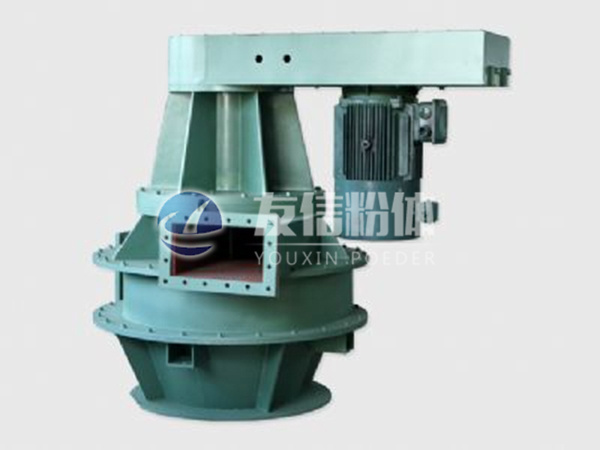

4、實圖展示
